Kroksztyn

Kroksztyn to wysunięty przed lico ściany wspornik, który podtrzymuje element znajdujący się powyżej, na przykład gzyms, balkon, wykusz, dach albo część konstrukcji stropowej. Może być wykonany z kamienia, cegły, drewna, metalu lub innych materiałów i pełnić jednocześnie funkcję konstrukcyjną oraz dekoracyjną. Kroksztyny spotykamy w architekturze wielu epok - od budowli starożytnych i średniowiecznych po bogato zdobione kamienice XIX i początku XX wieku.

Co to jest kroksztyn?

Kroksztyn jest rodzajem wspornika wysuniętego przed powierzchnię muru i przeznaczonego do podparcia elementu znajdującego się wyżej. Może stanowić osobną podporę osadzoną w ścianie albo być wystającym zakończeniem belki związanej z konstrukcją budynku.

Najłatwiej zauważyć kroksztyny pod balkonami i gzymsami. Występują jednak także pod wykuszami, okapami dachów, galeriami, elementami stropów i innymi częściami budynku wysuniętymi poza lico ściany.

Kroksztyn może mieć bardzo prostą formę przypominającą wystający blok lub belkę. W architekturze reprezentacyjnej przybiera jednak często kształt profilowanej, rzeźbionej albo ornamentowanej podpory. Jego powierzchnię mogą zdobić liście, woluty, głowy ludzi i zwierząt, ornamenty geometryczne oraz inne motywy charakterystyczne dla określonej epoki.

Nazwa "kroksztyn" wywodzi się z języka niemieckiego. W polskiej terminologii architektonicznej określenie jest używane od wielu stuleci i występuje zarówno w opisach zabytków, jak i w opracowaniach dotyczących konstrukcji oraz dekoracji budynków.

Jak rozpoznać kroksztyn?

Najważniejszą cechą kroksztynu jest jego wysunięcie przed powierzchnię ściany. Element tworzy podporę pomiędzy murem a częścią budynku znajdującą się powyżej. Patrząc na elewację, widzimy więc charakterystyczny występ, który może przypominać blok, konsolę, profilowaną belkę lub dekoracyjnie ukształtowaną podporę.

Podczas rozpoznawania kroksztynu warto zwrócić uwagę na kilka cech:

• położenie - znajduje się pod elementem wysuniętym poza powierzchnię ściany,
• sposób zamocowania - jego tylna część jest związana z murem lub konstrukcją budynku,
• wysunięcie - przednia część wyraźnie wystaje przed lico elewacji,
• funkcja - podtrzymuje lub wizualnie podpiera element znajdujący się powyżej,
• układ - kroksztyny często występują w regularnym szeregu,
• forma - może być prosta, profilowana, rzeźbiona lub ażurowa,
• materiał - spotykamy kroksztyny kamienne, ceglane, drewniane, żeliwne i wykonane z innych materiałów.

Na bogatej elewacji kroksztyn może być mocno wkomponowany w dekorację. Niekiedy łączy się z gzymsem, obramieniem okna, pilastrem albo ornamentem tak płynnie, że dopiero dokładne spojrzenie pozwala rozpoznać jego pierwotną funkcję podporową.

Jak działa kroksztyn?

Kroksztyn pozwala przenieść obciążenie elementu wysuniętego przed ścianę na mur lub inną część konstrukcji. Znaczna część podpory może być osadzona wewnątrz ściany, podczas gdy jej widoczny fragment wystaje na zewnątrz i tworzy oparcie.

W najprostszej formie zasadę tę można porównać do belki, której jeden koniec został mocno zakotwiony w ścianie, a drugi wystaje przed jej powierzchnię. Na wystającym fragmencie może opierać się kolejna część konstrukcji.

Sposób pracy zależy jednak od materiału, kształtu i konstrukcji całego budynku. Kamienny blok osadzony głęboko w murze działa inaczej niż drewniana belka stropowa wystająca poza elewację czy żeliwna podpora balkonu. Z tego powodu podobny wygląd nie zawsze oznacza identyczne rozwiązanie konstrukcyjne.

Co mogą podtrzymywać kroksztyny?

Zakres zastosowania kroksztynów jest szeroki. W różnych okresach wykorzystywano je zarówno przy niewielkich detalach, jak i przy znacznie większych częściach budynku.

W niektórych budynkach kroksztyny tworzą długi, rytmiczny rząd biegnący bezpośrednio pod gzymsem. W innych pojawiają się tylko pod balkonem albo wykuszem i stają się mocnym akcentem dekoracyjnym elewacji.

Z czego wykonywano kroksztyny?

Materiał kroksztynu zależał od konstrukcji budynku, dostępnych surowców, wielkości podtrzymywanego elementu oraz zamierzonego efektu dekoracyjnego.

• kamień - pozwalał wykonywać trwałe i bogato rzeźbione podpory,
• cegła - umożliwiała tworzenie stopniowo wysuwanych elementów bez konieczności stosowania dużych bloków kamiennych,
• drewno - występowało przede wszystkim w budownictwie drewnianym oraz konstrukcjach dachów i stropów,
• żeliwo - umożliwiało wykonywanie smukłych, powtarzalnych i bogato ornamentowanych podpór,
• stal - była stosowana w rozwiązaniach wymagających dużej wytrzymałości przy stosunkowo niewielkim przekroju,
• zaprawy i materiały sztukatorskie - mogły tworzyć dekoracyjną zewnętrzną część wspornika lub jego opracowanie.

Materiał widoczny na powierzchni nie zawsze informuje o całej konstrukcji. Dekoracyjny kroksztyn może osłaniać metalowe wzmocnienie, a element wyglądający jak masywna sztukateria może mieć wewnątrz zupełnie inną konstrukcję nośną.

Kroksztyn drewniany

Drewniany kroksztyn może powstać jako wysunięte zakończenie belki albo jako osobny element połączony z konstrukcją ściany, stropu lub dachu. Drewno łatwo poddaje się obróbce, dlatego podpory mogły przyjmować zarówno bardzo proste, jak i bogato rzeźbione formy.

W budownictwie drewnianym spotykamy kroksztyny pod okapami, balkonami, galeriami i wysuniętymi partiami piętra. Ich zakończenia mogą być profilowane, podcinane, rzeźbione albo zdobione motywami geometrycznymi i roślinnymi.

W przypadku starego domu wystająca belka nie zawsze jest wyłącznie dekoracją. Może być rzeczywistym fragmentem pierwotnego układu konstrukcyjnego, dlatego jej usunięcie lub skrócenie wymaga rozpoznania sposobu wykonania całej części budynku.

Kroksztyn kamienny i ceglany

Kamienne kroksztyny występowały już w dawnej architekturze i mogły przyjmować formę bloków głęboko osadzonych w murze. Kamień pozwalał na rzeźbiarskie opracowanie powierzchni, dzięki czemu funkcjonalna podpora stawała się jednocześnie detalem dekoracyjnym.

W architekturze romańskiej i gotyckiej powierzchnie wsporników dekorowano między innymi motywami roślinnymi, geometrycznymi, figuralnymi i zoomorficznymi. Niewielki element konstrukcyjny mógł więc otrzymać własne przedstawienie rzeźbiarskie.

Kroksztyny ceglane mogą być tworzone przez stopniowe wysuwanie kolejnych warstw muru. Powstaje wówczas forma schodkowa lub profilowana. Rozwiązanie takie pozwala zwiększać wysięg kolejnych partii konstrukcji bez stosowania pojedynczego dużego bloku kamienia.

Kroksztyn metalowy

Rozwój produkcji żeliwnych i stalowych elementów budowlanych umożliwił wykonywanie smukłych podpór o znacznej wytrzymałości. Szczególnie charakterystyczne stały się metalowe kroksztyny pod balkonami i daszkami kamienic.

Żeliwo dobrze nadawało się do wykonywania powtarzalnych ornamentów. W jednym odlewie można było uzyskać łuki, rozety, liście, ornamenty geometryczne, esownice oraz inne dekoracyjne formy. Dzięki temu element konstrukcyjny nie musiał wyglądać ciężko i masywnie.

Metalowa podpora może być również bardzo prosta. W architekturze użytkowej jej forma wynika przede wszystkim z konstrukcji i sposobu przenoszenia obciążeń, a dekoracja ma drugorzędne znaczenie.

Jakie kształty mogą mieć kroksztyny?

Nie istnieje jeden obowiązkowy kształt kroksztynu. Forma zmieniała się wraz z materiałem, techniką budowlaną oraz stylem architektonicznym.

Kroksztyn blokowy

Najprostsza forma przypomina prostopadłościenny blok wysunięty ze ściany. Jego głównym zadaniem jest podparcie elementu znajdującego się powyżej. Powierzchnia może pozostać gładka albo zostać ozdobiona prostym profilem.

Kroksztyn profilowany

Boki podpory tworzą kilka uskoków, zaokrągleń i listew. Profilowanie pozwala wizualnie zmniejszyć masywność elementu i powiązać go z przebiegiem sąsiednich gzymsów.

Kroksztyn w kształcie esownicy

Wygięty profil przypominający literę S jest bliski formie architektonicznej konsoli. Taki element może mieć płynną linię oraz dekorację roślinną, szczególnie jeśli stanowi część reprezentacyjnej fasady.

Kroksztyn z wolutą

Woluta tworzy charakterystyczne spiralne zwinięcie. Motyw może pojawiać się na bocznej powierzchni wspornika i podkreślać przejście pomiędzy pionową ścianą a wysuniętym elementem znajdującym się powyżej.

Kroksztyn figuralny

Podpora może zostać wyrzeźbiona w formie głowy, postaci, zwierzęcia lub fantastycznego stworzenia. W takim przypadku granica pomiędzy konstrukcją a dekoracją rzeźbiarską staje się szczególnie płynna.

Kroksztyn w architekturze historycznej

Zasada wysuwania elementów ze ściany w celu podparcia znajdujących się wyżej części konstrukcji jest bardzo stara. Kroksztyny i zbliżone formy wsporników można odnaleźć w architekturze różnych kultur i epok.

W budowlach romańskich niewielkie kamienne wsporniki często podtrzymywały gzymsy i występowały w regularnych rzędach. Ich widoczne powierzchnie mogły być ozdobione maskami, głowami zwierząt, motywami roślinnymi albo geometrycznymi.

Gotyk rozwinął rzeźbiarskie możliwości takich elementów. Wsporniki pojawiały się nie tylko na elewacjach, lecz także we wnętrzach, gdzie mogły uczestniczyć w kompozycji żeber sklepiennych, figur i pozostałych detali architektonicznych.

W renesansie, baroku i klasycyzmie kroksztyny coraz częściej wpisywano w uporządkowane systemy dekoracji fasady. Łączono je z gzymsami, pilastrami, obramieniami okien, balkonami, kartuszami i innymi elementami wystroju.

Kroksztyny na elewacjach kamienic

Kroksztyny są szczególnie łatwe do zauważenia na elewacjach historycznych kamienic. Można je znaleźć pod płytami balkonowymi, wykuszami oraz dużymi gzymsami wieńczącymi fasadę.

W XIX i na początku XX wieku wygląd podpory często podporządkowywano stylowi całej elewacji. Kroksztyn mógł być neorenesansowy, neobarokowy, klasycyzujący albo eklektyczny. Dekorowano go wolutami, liśćmi akantu, rozetami, maskami, girlandami, ornamentem geometrycznym i motywami figuralnymi.

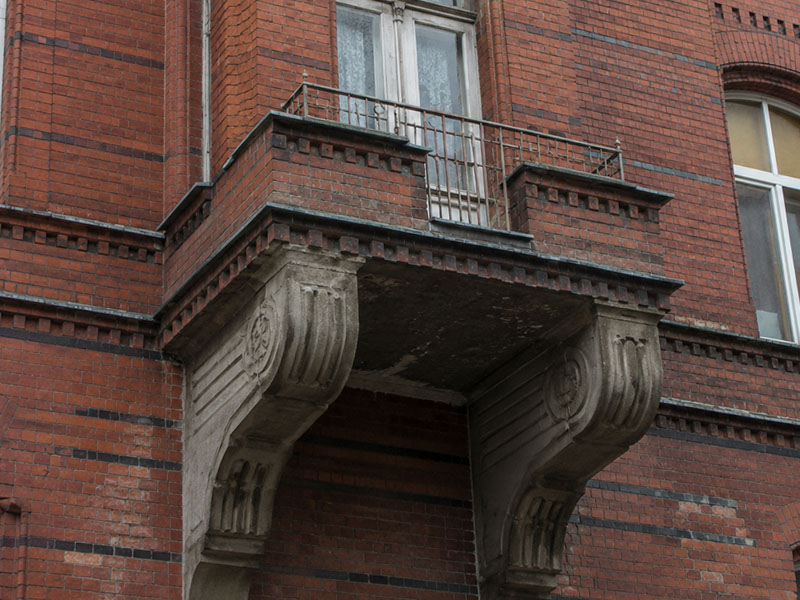

Szczególnie wyraziste są duże kroksztyny balkonowe. Umieszczone po obu stronach balkonu mogą optycznie łączyć jego płytę z dolną częścią elewacji. Dzięki temu balkon wygląda jak integralny element kompozycji fasady, a nie jak przypadkowo dołączona platforma.

Ślady kroksztynów mogą pomagać w odczytywaniu dawnego wyglądu budynku. Pozostałości w murze, różnice w tynku albo zachowane podpory mogą wskazywać miejsce nieistniejącego już balkonu, gzymsu lub innego wysuniętego elementu.

Kroksztyn a wspornik

Wspornik jest pojęciem szerszym. Oznacza element konstrukcyjny podpierający inną część budowli lub konstrukcji. Wsporniki występują zarówno w architekturze historycznej, jak i we współczesnym budownictwie, konstrukcjach stalowych, instalacjach i wielu innych dziedzinach techniki.

Kroksztyn jest określeniem stosowanym przede wszystkim w architekturze. Charakterystyczne jest jego wysunięcie przed lico ściany oraz podparcie znajdującego się wyżej gzymsu, balkonu, wykuszu, dachu lub innego elementu.

W praktyce oba określenia mogą się częściowo pokrywać. Kroksztyn można więc traktować jako szczególną formę wspornika, ale nie każdy wspornik będzie kroksztynem.

W niektórych opracowaniach określenie "kroksztyny" jest stosowane zwłaszcza do zespołu kilku podobnych podpór, podczas gdy pojedynczy element nazywany jest wspornikiem. Nie jest to jednak rozróżnienie stosowane jednakowo we wszystkich słownikach i opisach zabytków - spotykamy również formę "kroksztyn" odnoszącą się do pojedynczego elementu.

Kroksztyn a konsola

Konsola jest rodzajem ozdobnego wspornika architektonicznego. Często ma profil przypominający esownicę albo wolutę i może podtrzymywać gzyms, balkon, obramienie otworu, rzeźbę lub inny detal.

Zakres znaczeniowy konsoli i kroksztynu jest więc bardzo zbliżony. W wielu opisach oba terminy bywają stosowane wobec tego samego elementu. Różnica staje się bardziej czytelna wtedy, gdy słowo "kroksztyn" opisuje przede wszystkim wysuniętą podporę, natomiast "konsola" podkreśla jej określoną, często dekoracyjnie wyprofilowaną formę.

Prosty kamienny blok pod gzymsem można więc bez problemu rozpoznać jako kroksztyn, choć nie przypomina bogato zdobionej konsoli. Z kolei wspornik z dużą wolutą i ornamentem może być określany obiema nazwami.

Kroksztyn a modylion

Modylion jest niewielkim dekoracyjnym wspornikiem występującym w regularnym szeregu pod wysuniętą częścią gzymsu. Kojarzony jest przede wszystkim z architekturą klasyczną i porządkami wykorzystującymi rozbudowane belkowanie.

Modylion można więc zaliczyć do rodziny elementów bliskich kroksztynom, ale termin jest bardziej szczegółowy. Określa konkretny rodzaj niewielkiej podpory związanej przede wszystkim z gzymsem i określonym systemem dekoracji architektonicznej.

Kroksztyn ma szersze zastosowanie. Może podtrzymywać nie tylko gzyms, ale również balkon, wykusz, dach, ganek albo inną wysuniętą część budynku. Może być też znacznie większy od modylionu.

Czy kroksztyn zawsze pełni funkcję konstrukcyjną?

Pierwotna logika kroksztynu jest związana z podparciem. W wielu budynkach element rzeczywiście przejmuje część obciążenia i przekazuje je na mur. Nie oznacza to jednak, że każdy widoczny kroksztyn musi pełnić istotną funkcję konstrukcyjną.

W architekturze historyzującej często naśladowano rozwiązania wcześniejszych epok. Forma wspornika mogła zostać zachowana ze względów kompozycyjnych nawet wtedy, gdy rzeczywiste obciążenie przejmowała ukryta konstrukcja wykonana w inny sposób.

Kroksztyn może więc pełnić trzy różne role:

• konstrukcyjną - rzeczywiście podtrzymuje element znajdujący się powyżej,
• konstrukcyjno-dekoracyjną - przenosi obciążenia, a jednocześnie stanowi ozdobę,
• dekoracyjną - wizualnie sugeruje podporę, choć główna konstrukcja znajduje się gdzie indziej.

Ustalenie rzeczywistej funkcji starego kroksztynu wyłącznie na podstawie wyglądu może być trudne. Znaczenie ma sposób jego osadzenia w ścianie, materiał, konstrukcja podtrzymywanego elementu oraz przebieg ukrytych części nośnych.

Jak oglądać kroksztyny na zabytkowym budynku?

Kroksztyn warto analizować razem z elementem, który znajduje się bezpośrednio nad nim. Sam wygląd podpory dostarcza tylko części informacji. Jej położenie pokazuje natomiast, jak została wpisana w konstrukcję i kompozycję całej elewacji.

Podczas oglądania warto zwrócić uwagę na:

• liczbę kroksztynów - pojedyncza podpora, para albo regularny szereg,
• rozstaw - równomierny lub podporządkowany osiom okien i innych elementów,
• materiał - kamień, cegła, drewno, żeliwo lub inne tworzywo,
• wielkość - niewielki detal gzymsu albo masywna podpora balkonu,
• kształt - blokowy, profilowany, esowaty, wolutowy lub figuralny,
• ornament - motywy roślinne, geometryczne, figuralne i heraldyczne,
• stan zachowania - pęknięcia, korozja, ubytki, późniejsze naprawy i wymiana fragmentów,
• związek z elewacją - dopasowanie do gzymsów, balkonów, okien, pilastrów i pozostałych dekoracji.

Warto również sprawdzić, czy wszystkie podpory są jednakowe. Różnice w materiale, ornamentach i sposobie wykonania mogą wskazywać na późniejszą naprawę, przebudowę balkonu albo odtworzenie brakującego elementu.

Najczęstsze pomyłki związane z kroksztynami

• Kroksztyn to nie każdy występ na elewacji - powinien mieć związek z podparciem lub formą naśladującą podporę.

• Kroksztyn nie jest nazwą jednego materiału - może być kamienny, ceglany, drewniany, żeliwny lub wykonany w inny sposób.

• Kroksztyn nie musi być bogato zdobiony - najprostsze przykłady mają formę zwykłego wystającego bloku albo końca belki.

• Nie każdy wspornik jest kroksztynem - określenie "wspornik" ma znacznie szersze znaczenie konstrukcyjne.

• Kroksztyn i konsola nie zawsze oznaczają dokładnie to samo - konsola częściej odnosi się do określonej, dekoracyjnie ukształtowanej formy wspornika.

• Kroksztyn nie zawsze jest modylionem - modylion to bardziej szczegółowo określony niewielki wspornik związany przede wszystkim z gzymsem.

• Kroksztyn nie musi występować wyłącznie na zewnątrz - zbliżone wsporniki spotykamy także we wnętrzach budowli.

• Ozdobna forma nie wyklucza funkcji konstrukcyjnej - rzeźbiony element może jednocześnie przenosić rzeczywiste obciążenia.

• Brak widocznego podparcia nie oznacza, że cały kroksztyn jest dekoracją - znaczna część elementu może być ukryta wewnątrz muru.

Znaczenie kroksztynów w architekturze

Kroksztyn jest dobrym przykładem elementu, w którym konstrukcja może bezpośrednio łączyć się z dekoracją. Podpora nie musi być ukrywana. Przeciwnie - jej kształt może zostać świadomie wyeksponowany i stać się ważną częścią wyglądu budynku.

Rytmiczny szereg kroksztynów pod gzymsem podkreśla poziomy podział fasady. Duże podpory pod balkonem wzmacniają jego znaczenie jako punktu kompozycyjnego, natomiast rzeźbione wsporniki mogą wprowadzać na elewację ornament, motywy figuralne i symbole.

Kroksztyny są również cennym źródłem informacji podczas analizowania zabytku. Ich materiał, forma, ornament i sposób osadzenia mogą pomóc w rozpoznaniu techniki budowlanej, stylistyki elewacji oraz późniejszych przebudów.

Podsumowując, kroksztyn to wysunięty przed lico ściany wspornik służący do podtrzymywania gzymsu, balkonu, wykuszu, dachu lub innego elementu budynku. Może mieć prostą formę konstrukcyjną albo być bogato rzeźbioną dekoracją. Kroksztyny wykonywano z kamienia, cegły, drewna i metalu, a ich wygląd zmieniał się wraz z techniką budowlaną oraz stylem architektonicznym.
